拉（lā）伸彈簧（huáng）製造生產加工常用的（de）材（cái）料是什麽？

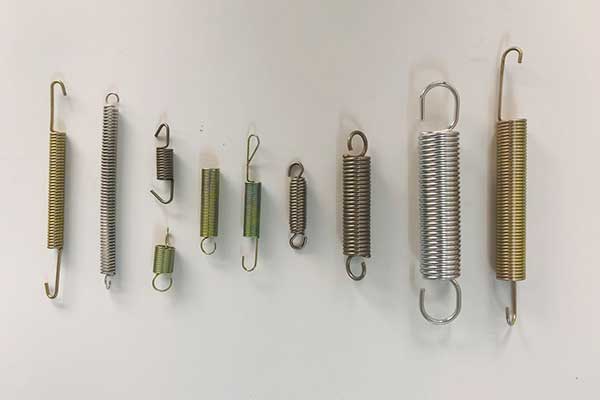

       拉伸彈簧（huáng）材料使用廣者是彈簧鋼(SUP)，其他依使用目的而有（yǒu）表A所列各種鋼或銅合金線。
一、碳鋼及合金鋼：製造彈簧時，常加矽、錳、鉻、釩及鉬等金屬元素於鋼中以增加彈簧之（zhī）彈性及疲勞限度（dù），且使其耐衝擊。
      1.拉伸彈簧多用熱作（zuò）加工，即彈簧材料高（gāo）溫軋成棒，再高溫加工（gōng）成（chéng）形後，淬（cuì）火於780度~850度左右之油或水中，再施以400度~500度的溫度回火。
      2.拉伸彈簧，先經退火，再用冷作加工，捲成（chéng）後再經硬化回火（huǒ），如鋼絲、琴鋼絲或鋼帶。
      3.琴鋼絲是屬高炭鋼（gāng）材(0.65~0.95%)製造，雜質少，直徑常小（xiǎo）於1/4時經過（guò）軔化處理後在常溫抽成線，其機械性質佳抗拉強度及軔性大，為優良的螺旋彈簧材料。
      4.不鏽鋼線（xiàn）用於易受腐（fǔ）蝕處，承受高溫可用高速鋼及不鏽鋼。
      5.油回火線含（hán）碳量0.6~0.7%應含錳，0.6~1.0%常用於螺圈彈簧，
      6.板彈簧常用（yòng）0.9~1.0%之普（pǔ）通鋼，其較高級者則使用鉻（gè）釩鋼及矽錳鋼。

     1.合金不能藉熱處理使之硬化，隻須捲成即可。
     2.作拉（lā）伸（shēn）彈簧用（yòng）銅合（hé）金者有磷青銅，黃銅等，彈性較鋼為劣燃耐蝕性強，一般（bān）使用於化學機器之彈簧，又因非磁性關係可使用於電氣測定器用彈簧。
     3.孟納合金(Monel)為（wéi）銅及鎳之合金，用於食品（pǐn）工業，以K表（biǎo）示。
     4.英高鎳合金(Inconel)(75%Ni，15%Cr，10)在高（gāo）溫(700度F以（yǐ）內)不會有鬆弛現象（xiàng），用在鍋爐，渦輪機及噴射引擎內的彈簧。
